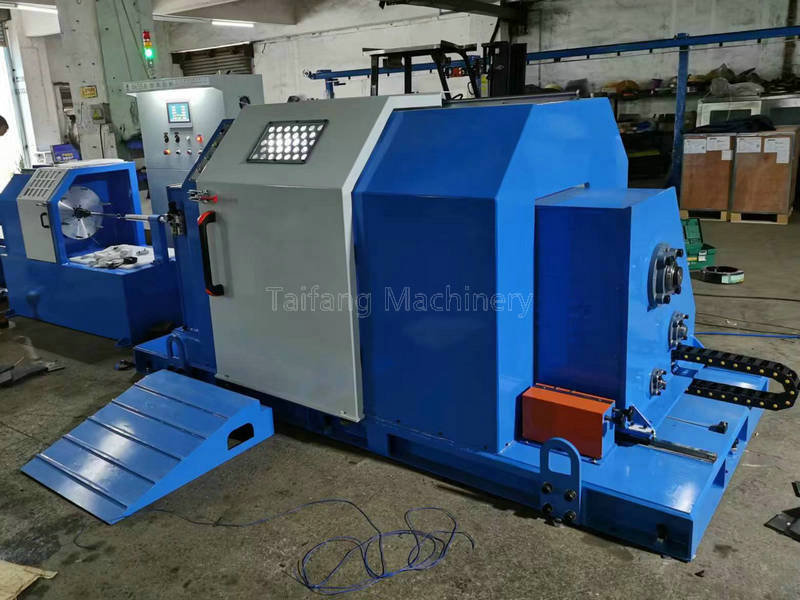

630型懸臂式單絞機

發布時間：2024-01-18 瀏覽：745次

一、【用途 Application】：

適用于五六類數據電纜、HDMI數字電纜和電腦線等多芯電線電纜集合成纜，可以同步進行包帶（恒張力主動縱包）或被動側放包帶（拖包）。

二、【設備組成 Structure of Equipment】：

放線架（主動放線、被動放線、臥式退紐放、立式退扭放）、單絞機主機、中心包帶機、側放包帶、計米裝置、電控系統等。

三、【技術特點 Technique Feature】：

1．采用懸臂式結構，回轉體旋轉慣性小，轉速高，運轉平穩，因而產品性能穩定。

2．收線箱往復移動帶動收線盤左右精密排位，絞合線纜排位整齊。

3．采用電腦設定絞距，無引取輪、動盤排位等優異的設計，確保了對線的張力均衡，縮短線纜過線路徑。

4．增大轉向?qū)л喼睆揭员M量減少線纜彎曲，確保絞合線纜品質。

5．與傳統單絞機相比，避免高速時排位絲桿斷裂的不安全因素。

6．裝卸線盤方便，勞動強度小。

四、【技術參數 Technique specifications】:

規格型號	TF-630P
卷取軸尺寸	630X360mm
供線軸尺寸	400-500-630mm
適用線徑	0.5-3.0
絞合線徑	MAX15mm
絞距	10-150
轉速	1000RPM
動力	10HP
剎車器	氣動式剎車裝置
包帶裝置	S/Z絞向，盤徑300mm
電氣控制	PLC全電腦控制
