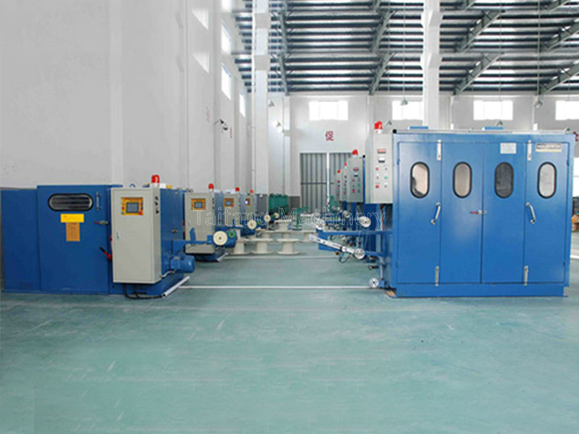

500型退扭對絞機

發布時間：2024-01-18 瀏覽：943次

一、【用途 Application】：

適用于各類高頻數據通訊纜絕緣芯線絞對退紐放線，是生產Cat5e、6、7類數據電纜的必備設備。本機通常用于與TF-500P 或TF-630組配退紐絞對機組。

二、【設備組成 Structure of Equipment】：

雙盤退紐放線機構，放線張力檢測架，線盤升降機構，電控箱等。

三、【技術特點 Technique Feature】：

1. 放線張力精確控制，放線張力恒定，生產效率高。

2. 退紐率調整方便，退紐轉速自動跟蹤對絞機轉速變化。

3. 雙盤退紐絞弓采用高強度碳銅絲材料，經久耐用。

四、【技術參數 Technique specifications】：

規格型號	TF-500P退扭機	TF-500P對絞機
適用線軸	φ500mm300mmφ56mm	φ500mm300mmφ56mm
張力	擺臂式張力	磁粉張力
給線徑	Max 2.0mm	Max 2.0mm
絞合外徑	Max 4.0mm	Max 4.0mm
節距范圍	Max 50%退扭率	5-40mm(變換齒輪)
轉 速	Max 1000RPM	Max 2200RPM
線速	Max 120m/min	Max 120m/min
排線	無	軸承式排線，排距、排幅可調
動力	AC 3.75KW+0.75KW	AC3.7KW
線盤升降	1HP減速電動升降	液壓升降
制動	內外部斷線電磁式剎車制動	內外部斷線電磁式剎車制動
